自动绕线机上下料机构

自动绕线机上下料机构 [实用新型]

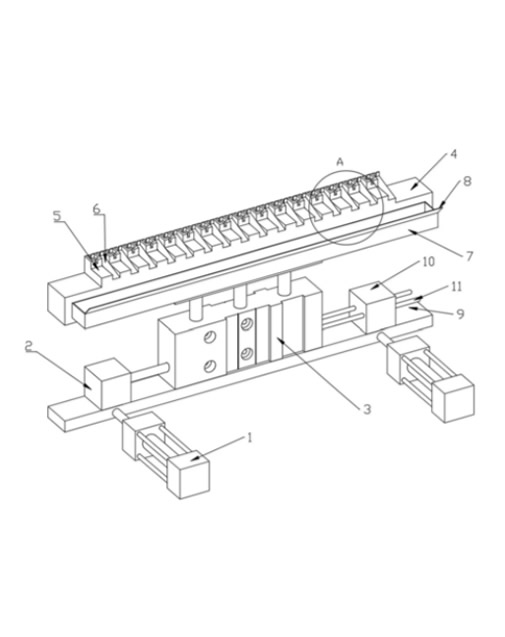

摘要: 本实用新型提供了自动绕线机上下料机构，包括机架、第一滑动气缸、第二滑动气缸、滑板、升降气缸、安装板、上料辅助件和下料辅助件，第一滑动气缸水平安装于机架上，第一滑动气缸的活塞头固定连接滑板，滑板与机架滑动连接，第二滑动气缸水平安装在滑板上，第二滑动气缸的行程方向与第一滑动气缸的行程方向垂直，第二滑动气缸的活塞头与升降气缸固定连接，升降气缸与滑板滑动连接，升降气缸的活塞头朝上且与安装板固定连接，安装板的顶面上固定设置多个上料辅助件和下料辅助件，上料辅助件和下料辅助件依次间隔分布。其解决了现有技术中上下料的时候需要停机等待，导致的绕线效率低下的技术问题，产生了提高生产效率的有益效果。

简介: 1.一种自动绕线机上下料机构，其特征在于：包括机架、第一滑动气缸、第二滑动气缸、滑板、升降气缸、安装板、上料辅助件和下料辅助件，所述第一滑动气缸水平安装于所述机架上，所述第一滑动气缸的活塞头固定连接所述滑板，所述滑板与所述机架滑动连接，所述第二滑动气缸水平安装在所述滑板上，所述第二滑动气缸的行程方向与所述第一滑动气缸的行程方向垂直，所述第二滑动气缸的活塞头与所述升降气缸固定连接，所述升降气缸与所述滑板滑动连接，所述升降气缸的活塞头朝上且与所述安装板固定连接，所述安装板的顶面上固定设置多个上料辅助件和下料辅助件，所述上料辅助件和下料辅助件依次间隔分布。

技术领域:本实用新型涉及变压器生产技术领域，尤其涉及一种自动绕线机上下料机构。

背景技术:绕线机是变压器生产的常见设备，其用于将铜线绕到线轴上。现有自动绕线机，需要手动将多个线轴依次放到自动绕线机构上，然后进行绕线，绕线完毕后再将线轴手动取下。在此过程中，停机等待的时间长于绕线时间，导致绕线效率低下。

针对现有技术中所存在的不足，本实用新型提供了一种自动绕线机上下料机构，其解决了现有技术中存在的人工直接上下料导致的绕线效率低下的问题。

相比于现有技术，本实用新型具有如下有益效果：通过采用了第一滑动气缸、第二滑动气缸、滑板、升降气缸、安装板、上料辅助件和下料辅助件，其解决了现有技术中上下料的时候需要停机等待，导致的绕线效率低下的技术问题，在绕线的时候，作业人员可以先将线轴上料到上料辅助件上，因此一批线轴绕线完毕后，可马上进行下一批线轴的绕线作用，无需人工依次将线轴套在绕线头上，且下料的时候实现了自动化，产生了提高绕线效率的技术效果。
