新型断差研磨机

一种断差研磨机 [实用新型]

摘要: 本实用新型公开了一种断差研磨机，包括支撑结构、水平设置的固定板和调节板、磨柱、驱动磨柱转动的驱动装置和实现调节板升降的升降机构；固定板与支撑结构固定连接；磨柱竖直地穿过调节板并夹持在与固定板转动连接的夹头上；调节板位于固定板的上方，在固定在支撑结构上的升降机构的作用下调整磨柱伸出调节板的长度。通过磨柱伸出调节板的长度能够方便地控制中心柱磨除距离，进而控制磁路间隙的大小，与手动研磨相比，显著提高了加工精度和加工效率。

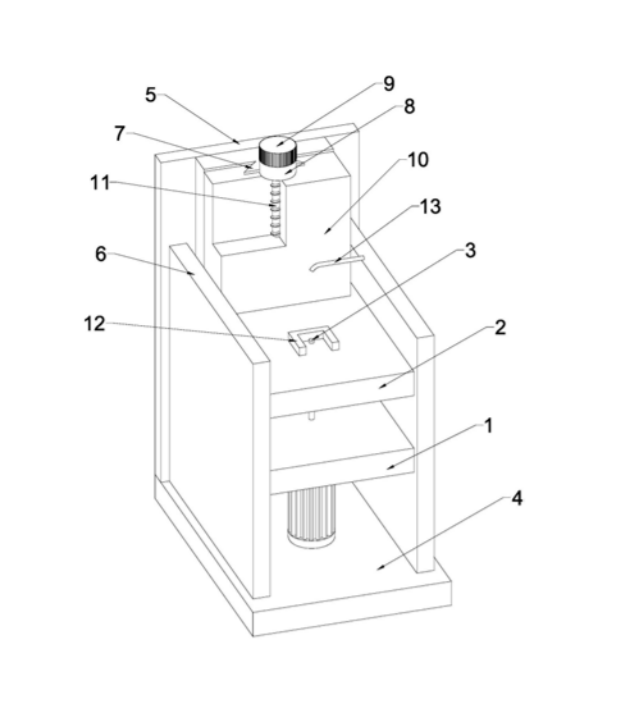

简介：1.一种断差研磨机，其特征在于：包括支撑结构、水平设置的固定板和调节板、磨柱、夹头、驱动夹头转动的驱动装置和实现调节板升降的升降机构；所述固定板与所述支撑结构固定连接；所述磨柱竖直地穿过所述调节板并夹持在与所述固定板转动连接的夹头上；所述调节板位于所述固定板的上方，在固定在支撑结构上的升降机构的作用下调整磨柱伸出调节板的长度。

技术领域：本实用新型涉及变压器生产领域，具体涉及一种使磁芯形成间隙的断差研磨机。

背景技术：磁性材料在交变磁化的过程中会产生涡流损耗，为了减小变压器的涡流损耗，通常会给铁氧体磁芯设置磁路间隙，即“gap”，常见的做法是将磁芯分为两半，将其中一半磁芯的中心柱磨除一定厚度，这样将两半磁芯扣合线圈时中心柱之间就形成了间隙。常见的磁芯包括EE型、EP、ER型等，尤其是如图1所示的半个磁芯，其中心柱的定量磨除时需保证不能损伤周围的部分，由于磁芯非常小，其整体的长度大概也只有一厘米左右，中心柱的尺寸则更小，因此机械磨除很难操作，通常只能采用手工磨除。但是手工操作对于磨除量及磨除精度很难把握。

效果：通过磨柱伸出调节板的长度能够方便地控制中心柱磨除距离，进而控制磁路间隙的大小，与手动研磨相比，显著提高了加工精度和加工效率。
